尊龙凯时全位置窄间距管管焊接系统
宣布日期：2022-11-26 作者： 点击：
NEWS
尊龙凯时全位置TOA窄间距
焊接
工艺
管管焊
窄间距焊
间隙窄
管管TIG焊
质料广
全位置焊
精度高
全位置窄间距焊手艺难点
#焊接间隙位置窄#
# 电弧轴向与侧壁夹角很小，易导致侧壁未熔合 #
#全位置焊带V型坡口，单面焊双面成型难度大 #
主要组成

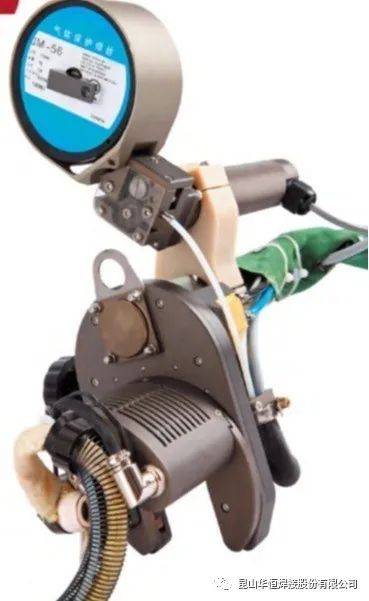

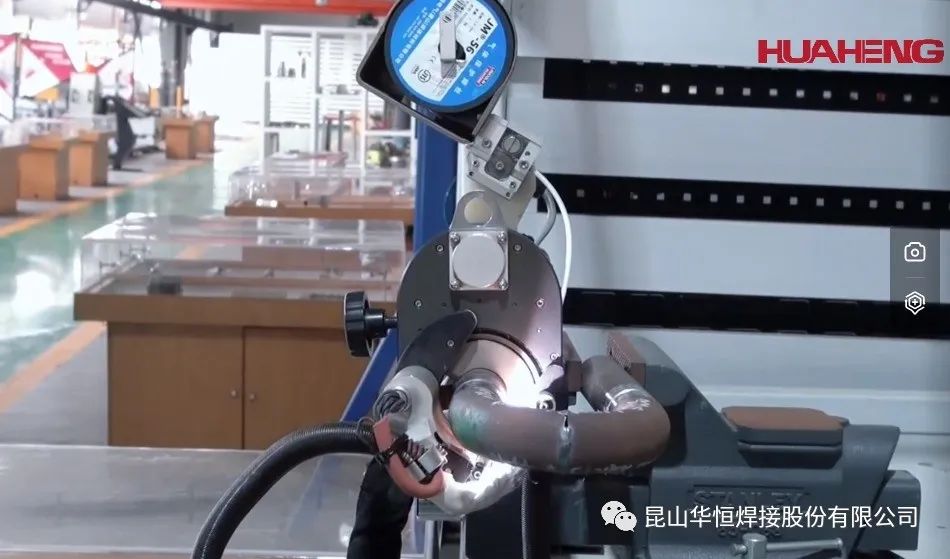

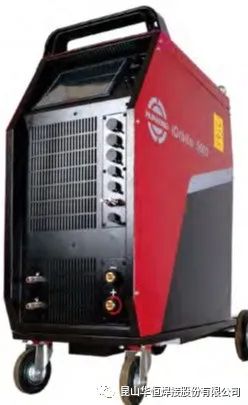

尊龙凯时全位置窄间距管管焊接系统主要由TOA管管焊枪和iOrbital5000数字化全位置焊接电源组成。焊枪主要手艺参数如下：
| 手艺参数 | TOA40 | TOA50 |
| 适用管径（mm） | φ32~φ38 | φ32~φ51 |
| 钨极直径（mm） | φ3.2 | φ3.2 |
| 焊丝直径（mm） | φ1.0 | φ1.0 |
焊接速率（mm/min） | 0.27~5.35 | 0.25~5.02 |
| 冷却方法 | 水冷 | 水冷 |
全位置窄间距焊接工艺
焊接 姿态 | 全位置焊接 |
焊接 形式 | 管管、管弯头等多种讨论 |
对接 坡口 | 对接，不开坡口或开坡口；若是焊接工件的壁厚大于 2.5mm，需开坡口，详细坡口尺寸凭证工艺要求而定。 |
焊前整理 要求 | 1、焊接碳钢管时，焊口处5~8mm要抛光除锈，露出金属原色； 2、管子切口要平整、笔直，两根管对上后无间隙； 3、用丙酮或酒精洗濯工件外貌油； 4、工件需接纳手工氩弧焊不加丝点焊，勿将管口焊破。 |
�；� 气体 | 1、无特殊要求时，推荐使用标准的99.99％的氩气； 2、氩气流量无特殊工艺要求时控制在5~8L/min。 |
全位置窄间距性能特点应用
主要结构有三大部分：旋转系统、夹钳装置、传动系统；
主要部分接纳铝制，卡钳式装夹方法对差别管径作恣意调解；
接纳无间隙齿轮传动设计，旋转平稳，无卡阻征象；
电动弧长横安排计，适合多道焊接工艺要求；
适用中厚壁碳钢、不锈钢材质管道焊接，可自熔、加丝焊接。
