尊龙凯时焊接--学会这些焊接技巧，再严的拍片件也不在话下！
宣布日期：2022-10-06 作者： 尊龙凯时 点击：
尊龙凯时焊接是中国最早从事焊接自动化妆备开发、制造的国家级高新手艺企业。焊接时，我们都会遇到许多管管对接焊，以及一些要求实现单面焊双面成型的焊接操作要求，然而单面焊双面成型手艺是焊条电弧焊难度较大的一种操作技巧，只有熟练掌握这项技巧才华确保焊缝的内外质量都及格。

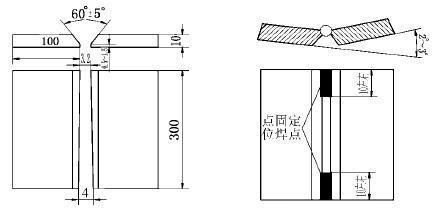

首先坡口形式及拼装要求如图1所示:
一样平常坡口为60°V型坡口，拼装间隙为3-4mm（本图为3.2mm），钝边厚度为：0.5mm-1.5mm之间，反变形。
视察：

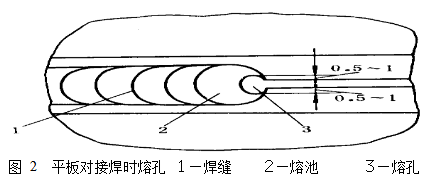

首先应该确保能够很好地视察到熔池，确定熔池的形状、熔孔的巨细以及焊缝金属与熔渣的疏散情形。熔池形状一样平常应该坚持为椭圆形（圆形的温度过高容易造成焊瘤和焊穿），熔孔巨细以电弧融化母材两侧钝边且深入为0.5-1.0mm如下图2所示。熔孔过大容易造成背部焊缝过高或者焊瘤的爆发，熔孔过小则会使焊缝泛起未焊透等征象。
听：
焊接时应该注重电弧击穿钝边是发出的“噗噗”的声音，若是有这个声音的话体现钝边被击穿了，若是没有则体现钝边没有被击穿，容易造成未焊透，融合不良的征象。
准：
尊龙凯时焊接建议焊条焊接时，铁液的送给位置和运条的间距要准确，一样平常的话要求每个熔池与前面熔池的重叠部分为2/3，有1/3的电弧部分在熔池前方，坚持对钝边的一连击穿和加热，只有坚持运条稳固，送给时机及位置准确就能够获得焊缝成形匀称平整的焊道。
短：
“第一短”断弧焊，要求熄弧与引弧之间的时间距离短，每次重新引弧是应该在熔池半凝固状态下（护目镜状态下熔池泛起黄亮色），这样能够阻止夹渣气孔以及背部焊缝过高以及焊瘤、烧穿缺陷的爆发；
第二是指焊接弧长要短（即短弧焊接），所谓的长弧与短弧的区别为当电弧长度大于焊条直径时称为长弧，小于焊条直径时称为短弧。这样能够有用�；ず阜烊鄢�，同时镌汰焊接飞溅等问题的爆发。
控：
1）控制铁液和熔渣的流动偏向。控制铁液在电弧吹力的作用下向后方流动，能够更好地使铁液和熔渣的疏散，阻止夹渣和气孔的爆发。
2）控制熔池的温度和熔孔的巨细。应控制熔池的形状，包管熔池椭圆形，并坚持熔池的巨细不可太大，避免熔池下塌。一样平常控制熔孔的巨细为比间隙大1-2mm，并随时视察熔孔的巨细，当熔孔过大时，应熄灭电弧，增添熄弧时间，降低熔池温度。
3）控制焊缝成形及焊肉的崎岖。
一样平常的，焊接速率越慢，正背面的焊肉就越高，熔敷金属添加量越多，焊肉越高，焊条位置越靠近熔池的后部，外貌焊肉就越高，背面焊肉相对镌汰，熔孔越大，焊缝背面的焊肉越高，电弧电压越低，焊缝背面的焊肉越高，不然反之。因此尊龙凯时焊接对焊工要求应该对焊接角度，焊接速率、熔敷金属添加量等严酷控制。
焊接工艺和手艺决议着焊工的品级，而提高焊接工艺和手艺则需要焊工时时刻刻的磨练。尊龙凯时焊接专业生产焊接装备，专业的焊接工艺和手艺等你来战哦！
